结构参数测试

Structural parameter testing

研究所拥有一系列国内外先进的结构参数测试设备,可进行多维度尺寸精密测量、圆柱度测量、气密性测试等服务。


工业产品多维度尺寸精密测试

1665569908741

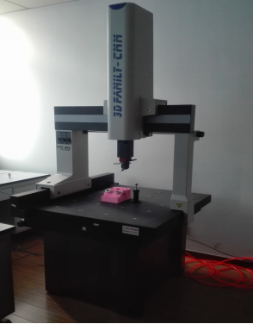

3D Family CMM三坐标测试仪

三坐标测量仪是指在一个六面体的空间范围内,能够表现几何形状、长度及圆周分度等测量能力的仪器,该仪器广泛的应用于汽车、电子、五金、塑胶、模具等行业中,可以对工件的尺寸、形状和形位公差进行精密检测,从而完成零件检测、外形测量、过程控制等任务。



主要技术指标

1.分辨率:0.5μm;

2.示值误差:3.5+L/250;

3.测量行程:X:500 Y:600 Z:400;

4.重复精度:3μm;

5.空气压力: 0.6-0.8MPa;

6.最大承受重量: 300kg。




1665569897661

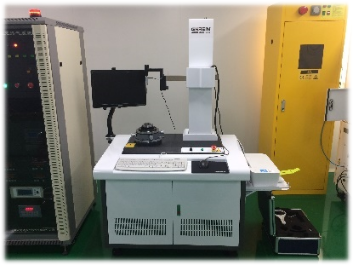

ExplorerDDC4728圆柱度测试仪

圆柱度仪以精密回转中心为回转基准,精密直线运动导轨为直线测量基准,通过位于直线导轨上的位移传感器,测量圆柱体表面若干截面在不同转角位置上的实际轮廓到回转中心线的半径变化量,来定量评价圆柱体表面圆柱度的测量仪器。可用于测量圆柱体工件表面轮廓的形状误差(圆度,圆柱度,平面度和直线度),位置误差(同心度,同轴度,跳动和垂直度)等。



主要技术指标

1.旋转精度:(0.04+6H/10000)μm;

2.最大工件直径(回传直径):450mm;

3.最大测量直径:230mm;最小孔¢5mm时最长测深为25mm;最小孔¢6mm时最长测深为60mm;

4.测针测头测量范围:±300μm;

5.测针测头测力:70-100mN。




1665569887260

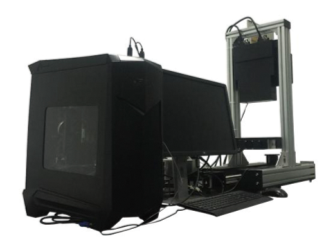

3D-PIXA-D15彩色线扫描系统

基于彩色表面缺陷高速检测系统,通过立体双目线扫描相机与GPU高速三维算法从多个点观察目标,获取目标物在不同视角下的彩色图像,实现对检测物高精度的三维检测与测量。该系统可辅助企业对半导体元器件、PCB板、手机壳体等产品进行快速准确的精密测量与缺陷定位,实现对缺陷信息的统计、分类和分析,满足企业快速优化生产过程控制的需求。



主要技术指标

1.相机经过原厂矫正溯源,光学分辨率可达5µm;

2.纵向检测精度:3µm;

3.实时3D成像和大视野彩色成像,成像器件具备良好的色彩还原性;

4.多功能应用程序编程接口(API),并集成了标准的机器视觉算法库;

5.线扫描频率可达60KHz,可实现高速度的精密检测。




材料成分分析测试

1665567827974


GaiaSorter “盖亚”高光谱分选系统

 GaiaSorter “盖亚”高光谱分选系统是基于高光谱成像技术,采用高分辨率的近红外光谱相机,获得被测物包含连续的一维影像以及实时光谱等信息数据。该系统在短波红外波段有288个光谱通道,有助于通过对光谱的分析、反演,获得更多的高价值数据细节,使用者可进行针对多类型、多成分物品分级、分选所需信息的获取,通过后续的控制开发,实现对物品的全自动化分选与检测。

主要技术指标:

1.波长范围:970nm-2500nm;

2.光谱分辨率:10nm;

3.相机类型:MCT制冷型;

4.相机帧速:100fps;

5.满帧像素数:320×256。


智能装备机械性能测试

1665568569359

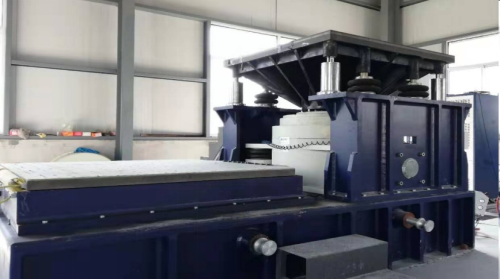

18T大型振动台

振动台又称振动激励器或振动发生器。它是一种利用电动、电液压、压电或其他原理获得机械振动的装置。其原理是将激励信号输入一个置于磁场中的线圈,来驱动和线圈相联的工作台。电动式振动台主要用于10Hz以上的振动测量,最大可激发200N的压力。在20Hz以下的频率范围,常使用电液压式振动台,这时振劝信号的性质由电伺服系统控制。液压驱动系统可以给出较大的位移和冲击力。振动台可以用于加速度计的校准,也可用于电声器件的振动性能测和其耸的振动试验。

主要技术指标

1.正弦推力:180KN;随机推力:180KN;最大冲击推力:360KN;

2.频率范围:2Hz--2200Hz;

3.最大加速度:正弦100g,随机70g;最大速度:1.8m/s;最大位移:51mm;

4.最大负载:1600kg;最大垂直抗偏心力矩:14000N·m。image

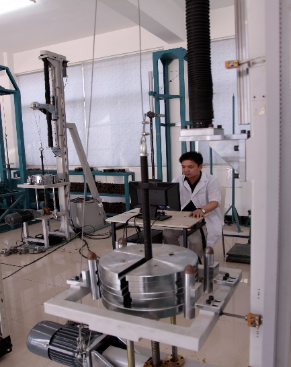

JS-3 井盖试验机

该试验机适用于井盖的压缩及弯曲强度试验,可满足CJ/T3012-1993《铸铁检查井盖》、CJ/T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》等相关专业标准。

主要技术指标:

1.最大承载压力0-1000.00KN,精度1%;

2.位移变量量程:0-50mm,精度1%;

3.测试空间1080×1080×(测试厚度0-500mm电动调节)。


 CX-8353固定式智能型书架密集架结构强度测试仪

移动密集架主要用于档案资料、证券凭证等的存放,具保密封闭、空间利用率高、存取方便的优点。密集架的用途已不仅仅局限于档案资料的储存。更多的适用于法院、检察院、银行、大型商场,学校,企业单位资料室、样品室等存放图书资料、档案资料、 档案财务凭证、货物的新型储物设备。与传统式书架、货架、档案柜相比,现在密集架更适用于现在都市高效率的办公环境。

CX-8353固定式智能型书架密集架结构强度测试仪主要用于大型书架结构强度性能测试。

主要技术指标:

1.适用于大型书架结构强度测试;

2.搁板上均匀载重80KG;

3.米载荷测试范围≥1000KG。

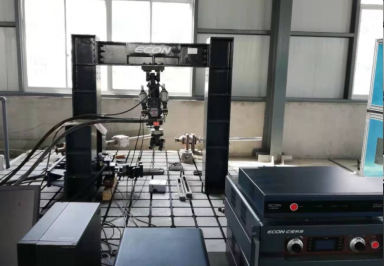

ECON汽车排气管多轴向疲劳试验

本产品用于用于汽车排气管多轴向疲劳试验的检测,设备可实现力控制和位移控制,各个控制参数在控制范围内连续可调。系统能够加载正弦波、方波、三角波、斜波及道路谱等。系统可以完成排气管疲劳加载试验,设备具有直观的方式读取并记录系统工作状态下的值,能够自动记录激励加载谱循环次数、周期,液压系统工作状态,故障报警等信息。

主要技术指标:

1.额定正弦推力30KN;

2.额定频率:0.01-50Hz;

3.额定位移:±60mm。
